IEC规格5×20mm,FAST-ACTING GLASS TUBE FUSE
Ø5×20mm（FSD系列）保险丝规格书

1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127和与之等效的GB-   9364标准。
2.产品特性:  FSD — 快熔断型(Fast Acting) ;额定电压Voltage:250V ;
             额定电流Rated current:200mA-6.3A

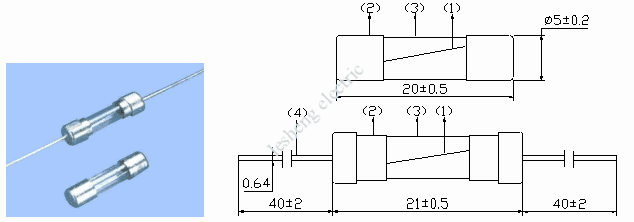

3.外形尺寸:如图
4.结构STRUCTURE:
(1) WIRE: ALLOY
(2) CAP: BRASS WITH NICKEL PLATED
(3) BODY: GLASS TUBE
(4) LEAD: TINNED COPPER WIRE
5.结合强度： 铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。
6.分断电流BREAKING CAPACITY:35A or 10 In whichever is greater,tested with AC for the Low breaking capacity test.
7.熔断特性:

IN	2.1N	2.75N		4N		10N
32mA–100mA	Max.30min.	Min.10mS	Max.500mS	Min.3mS	Max.100mS	Max.20mS
125mA–6.3A	Max.30min.	Min.50mS	Max.2S	Min.10mS	Max.300mS	Max.20mS

8.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
9.Safety Approvals:(安全认证):
10.包装:  500支塑袋装；1000支纸盒装；10000支纸箱装；按客户要求特殊包装.
